電子負載經常被應用于對開關電源進行測試,而且它相較于傳統的線性電源具有更好的使用優勢,它的體積也很小,方便人們進行攜帶,因此它的適用范圍很廣.下面,給大家介紹一下電子負載在開關電源測試時的三種方法。

一、開關電源檢測應用指南開關電源以其高效、輕靈、價廉的優勢,已經成為市場的主流,但與傳統的線性電源相比,主要有三方面的缺點:較慢的瞬時恢復時間、較高的PARD和較低的可靠性。

因此,開關電源的檢測有著比傳統線性電源更高的要求,開關電源的檢測方案很多,但無疑,使用電子負載進行測試,是可靠性、重復性更好,吞吐量更大的選擇。

1、負載效應測試

負載效應是一項靜態的性能測試,為被測電源,在預定負載變化條件下,輸出保持穩定的能力.電子負載提供創新的負載效應測試功能:

負載效應測試過程中,連接線的影響量非常顯著,為補償連接線的影響,建議用戶使能電子負載的遠端補償功能.

2、PARD測試

PARD是在其它參數恒定的條件下,在規定帶寬內直流輸出電壓對其平均值的周期性和隨機性偏離,PARD用有效值或峰峰值度量,通常規定帶寬為20Hz~20MHz.至于采用有效值還是峰峰值,則要看使用場合,峰峰值度量能提供幅度,短持續時間尖峰的信息,而有效值則有利于確定預期的信噪比。

電子負載提供創新的實時Vpp,Ipp顯示,這是峰峰值度量的PARD,其帶寬也受限于采樣頻率(500KHz),因此,這與一般意義上的PARD有一定出入,如果被測電源需要檢測更高頻率的PARD,就必須借助更高帶寬的示波器.如果需要檢測PARD有效值,就必須借助高帶寬的真有效值電壓表。

3、瞬態響應測試

瞬態響應測試是一項動態的性能測試,為被測電源在2種預定負載條件下,周期性切換,輸出保持穩定的能力。

對于負載電流的躍變,CV電源將有振鈴電壓輸出,它使電源回饋環失調,形成電壓過沖及跌落,進而影響設備運行的可靠性,甚至損壞對電壓敏感的器件,瞬態響應測試不僅從應用層面評估此項性能,也能從生產層面揭示造成不穩定的關鍵性缺陷,比如輸出電容的ESR,ESL及容量、反饋環響應時間及相位裕量、系統瞬態較大輸出電流等核心信息。

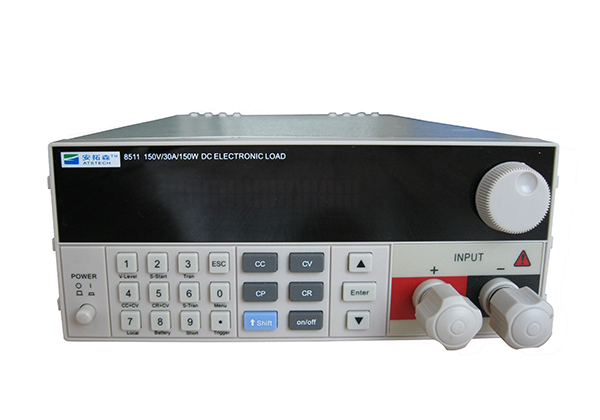

深圳市安拓森儀器儀表有限公司是一家致力于電源自動老化測試設備研發、生產、銷售和服務的高新技術企業。推薦產品：電子負載儀、多功能電源老化車、動力電池老化車、無線充電老化架、小型老化柜、電池測試系統、電子負載ATS8511、老化控制柜等
