測試應用：三相交流源（交流發電機）的輸出測試及PF值調整模擬。

測試設備：三相整流橋，安拓森ATS8511系列直流電子負載，PF測試調整配件。

測試原理：模擬實際應用中引起PF變化的因素，使負載工作電流波形與源輸出電壓波形相對角，或者時序通斷，或者負載波形畸變，測試源輸出能力特性。

交流電源：交流電源的電壓時一個正弦波。

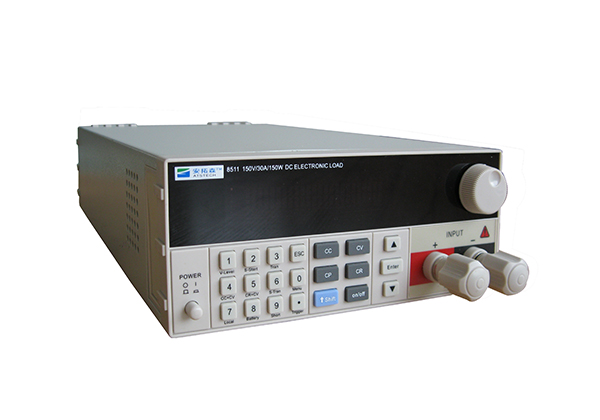

ATS8511電子負載

因為容性負載或者感性負載，會使源輸出的電壓電流波形相對位差。使電流波形相對于電壓波形有個提前或者滯后量。從而引起無功功率的出現。

功率因數：

在交流電路中，電壓與電流之間的相位差（Φ）的余弦叫做功率因數，用符號cosΦ表示，在數值上，功率因數是有功功率和視在功率的比值，即cosΦ=P/S。

功率因數就是PF值。

有功功率：指實際消耗功率；

視在功率：指電壓有效值與電流有效值之積。

純阻性負載的功率因數為1，純容性和感性負載為0。

影響功率因數的原因：

線性負載成分：感性電路中電流的相位總是滯后于電壓，此時0°<φ<90°,此時稱電路中有“滯后”的cosφ；而容性電路中電流的相位總是超前于電壓，這時-90°<φ<0°，稱電路中有“超前”的cosφ。

非弦波成分：各種各樣的電子設備（具有開關量調節的設備），開關量的存在使某些時間存在較大的電流，某些事件不在在電流。

通過橋式整流，即可用費思的FT6800系列電子負載進行相關的測試。

實現方式：

使用安拓森ATS8511的負載加上PF值模擬配件即可完成相應測試。

接入負載的A1A2口，用一個0~10V的模擬量來控制0~滿量程的吸收。

負載的模擬控制速度為1us每點。可以滿足快速而準確的控制和測試。

利用的是負責的基本工作原理。

通過控制線性MOS管的通過特性來控制消耗特定的電流。

線性PF值調整：

通過PF值調整配件，使負載的工作電流時間與電壓輸入波形有相應的時序差，從而調整負載的消耗特性，在AC端實現不同的PF值，PF值調整范圍為0.5到1之間。

非線性PF值調整:

開關型負載模擬：直接使用負載的動態功能，從而模擬不同的開關量（頻率和占空比時序），形成不同的PF值。

畸變及任意波形：通過PF值調整配件，直接導入已有的波形數據，負載會以已有的波形數據進行工作，費思稱此功能為模擬工況功能，模擬實際工作的波形數據，在實驗室里復現實際工作狀況。
